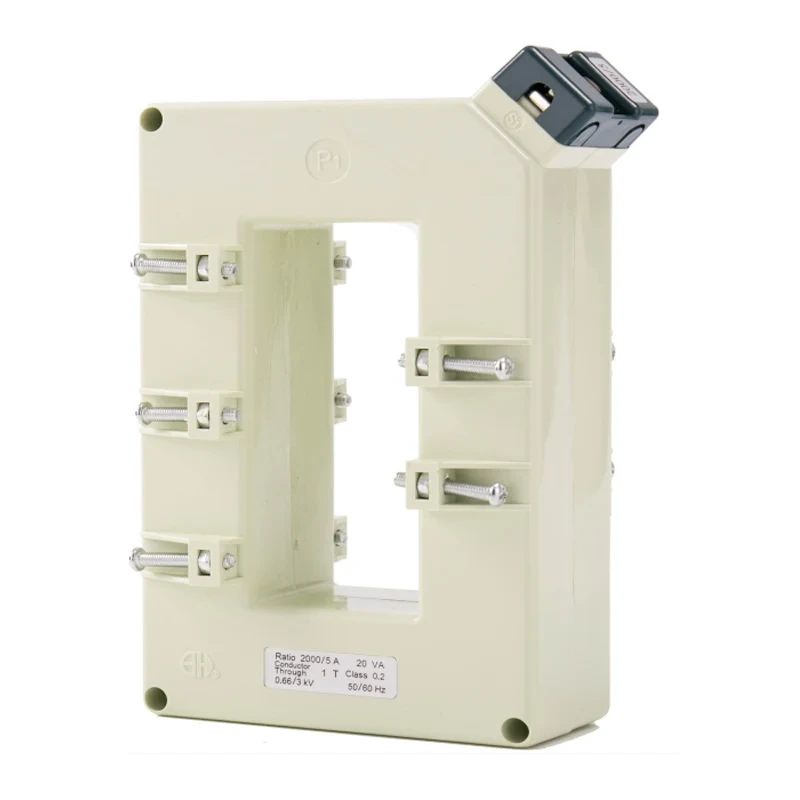

Seri BH-0.66 ⅱ Transformator saat ini dirancang untuk mengukur secara akurat dan mengubah arus tinggi menjadi nilai standar untuk tujuan pemantauan dan kontrol. Dengan teknologi canggih dan rekayasa presisi, transformator saat ini menawarkan kinerja dan daya tahan yang andal dalam berbagai aplikasi industri.
. Akurasi Tinggi: Seri BH-0.66 ⅱ Transformer saat ini memberikan pengukuran yang tepat dengan tingkat akurasi yang tinggi.
. Aplikasi Luas: Cocok untuk digunakan dalam berbagai pengaturan industri, termasuk distribusi daya, manajemen energi, dan pemantauan peralatan.
. Instalasi Mudah: Dirancang untuk pemasangan dan integrasi yang mudah ke dalam sistem yang ada, mengurangi biaya henti dan perawatan.
. Konstruksi yang kuat: Dibangun untuk menahan kondisi operasi yang keras dan memastikan keandalan kinerja jangka panjang.
. Kepatuhan: Memenuhi Standar Internasional untuk Kualitas dan Keselamatan, memastikan kepatuhan terhadap peraturan industri.
Jendela persegi panjang (horisontal) agar sesuai dengan beberapa batang bus serta kabel. Terutama digunakan untuk instrumentasi dan pengukuran, diisi dengan resin epoksi di dalam casing.
persyaratan.

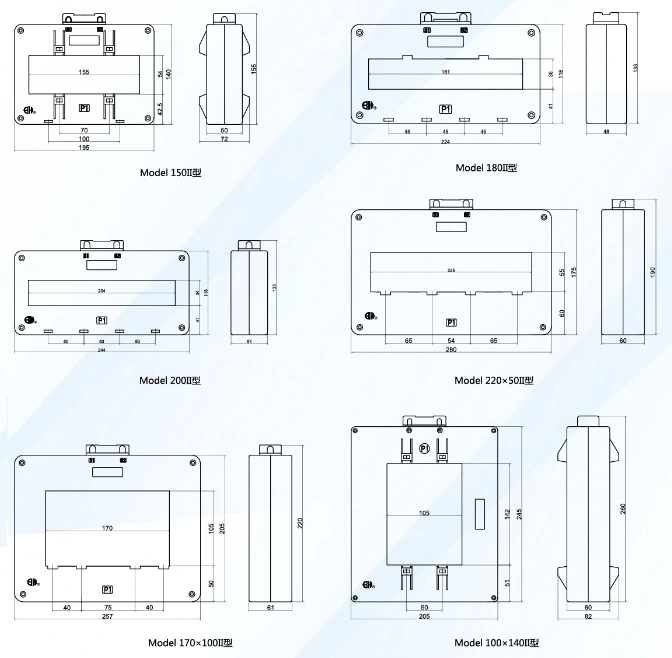

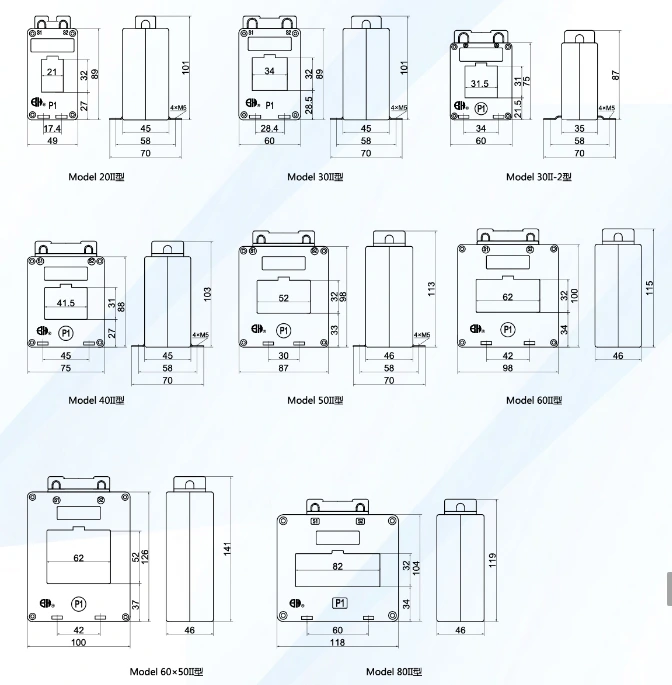

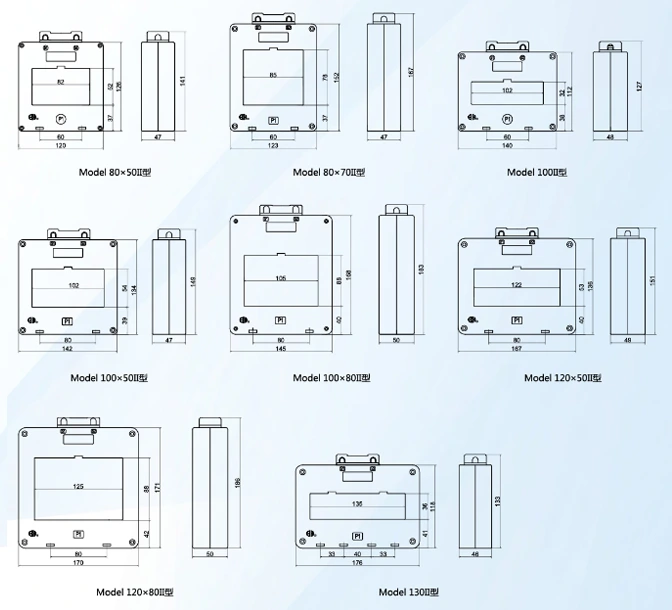

| Model | Dimensi cutline (mm) | Dimersi Wndow (mm) | Dimensi Instalasional (MM) | Metode Instalasional | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | AE | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | AE | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | AE | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | AE | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Model | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| Ukuran Max Bushar/Qty | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Kelas Akurasi | 0,5 1 | 0,5 1 | 0,5 1 | 0.2 0,5 1 | 02 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | |
| Arus primer/sekunder Saat ini (a) |
Nilai Burden (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
