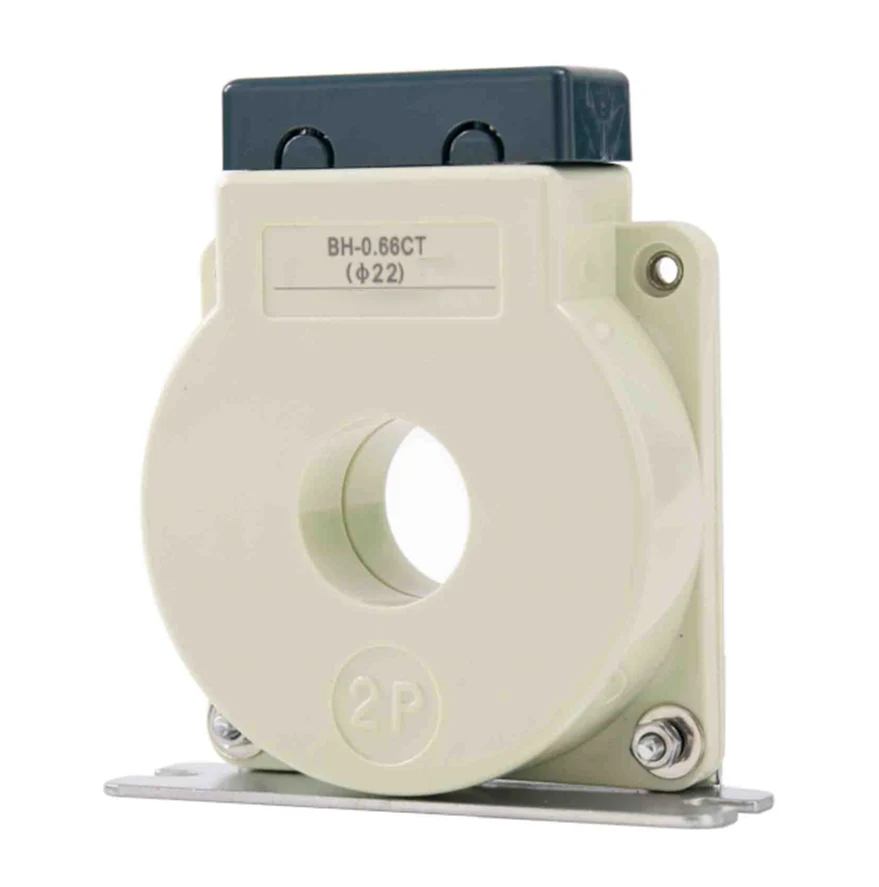

Transformator arus BH-0.66 Seri V dirancang untuk pengukuran dan pemantauan arus yang tepat dalam sistem listrik tegangan rendah. Transformer ini banyak digunakan dalam manajemen energi, distribusi daya, dan aplikasi industri, memastikan kinerja yang andal dan akurat.
. Akurasi Tinggi: BH-0.66 Seri V menawarkan akurasi pengukuran yang luar biasa, memenuhi standar internasional untuk transformator saat ini.
. Desain Compact: Konstruksi yang ringkas dan ringan memungkinkan pemasangan yang mudah di ruang terbatas.
. Rentang arus luas: Cocok untuk berbagai pengukuran saat ini, menjadikannya serbaguna untuk berbagai aplikasi.
. Konstruksi yang tahan lama: Dibangun dengan bahan berkualitas tinggi, memastikan keandalan jangka panjang dan resistensi terhadap faktor lingkungan.
. Kepatuhan Keselamatan: Mematuhi standar keselamatan dan kinerja yang relevan, memberikan ketenangan pikiran dalam aplikasi kritis.
• Sistem Manajemen Energi
• Jaringan distribusi daya
• Otomatisasi industri
• Sistem energi terbarukan
Spesifikasi Teknis:
• Tegangan pengenal: 0,66 kV
• Frekuensi: 50/60 Hz
• Kelas akurasi: 0,5, 1.0
• Tingkat isolasi: 3 kV
• Suhu operasi: -25 ° C hingga +70 ° C
Jendela bundar, dengan jendela enam dari φ15 hingga φ130.fitssingle dan banyak kabel.
| Model | Garis Besar Dimensi (MM) | Dimensi jendela (mm) | Dimensi Instalasional (MM) | Metode instalasi | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Diameter kabel | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Kelas Akurasi | 0,5 1 | 0,5 1 | 0.2 0,5 1 | 02 0,5 1 | 0.2 0,5 | 0.2 0,5 | |
| Arus primer/sekunder Saat ini (a) |
Nilai Burden (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
