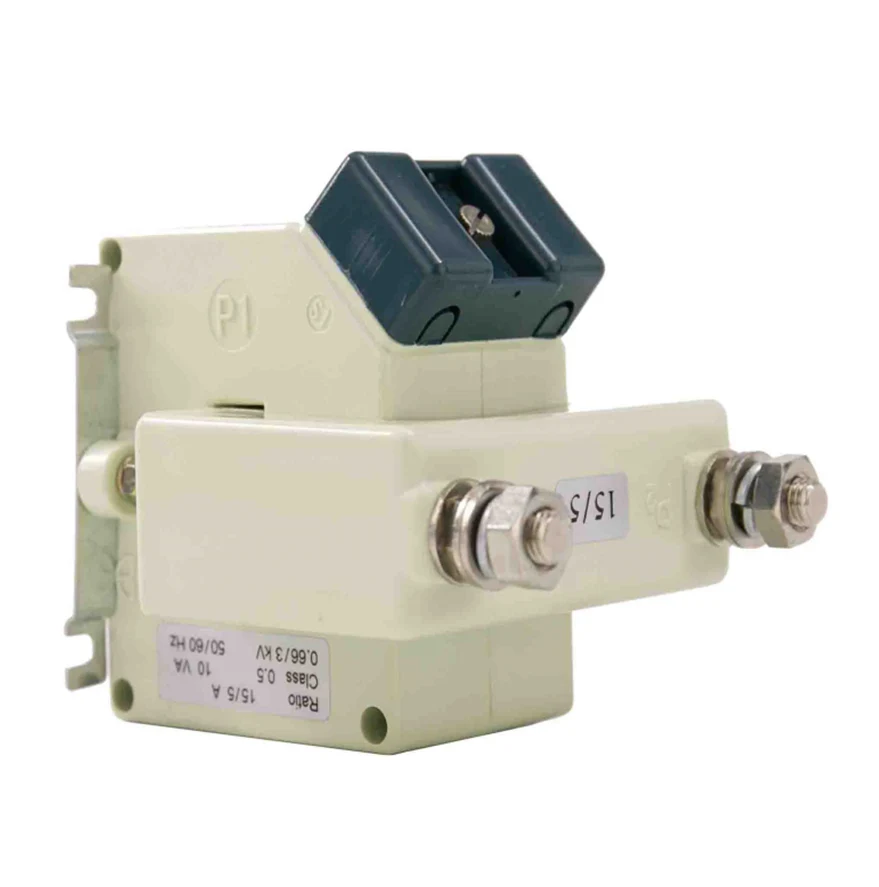

Transformator arus BH-0.66 Seri G dirancang untuk memenuhi persyaratan yang menuntut sistem listrik modern, menawarkan akurasi tinggi, keandalan, dan daya tahan. Transformator ini banyak digunakan dalam pengukuran energi, perlindungan, dan aplikasi kontrol di berbagai industri.
Pengukuran presisi tinggi:
Transformator arus BH-0.66 Seri G memberikan akurasi yang luar biasa, memastikan pengukuran arus yang andal dalam sistem daya rendah dan tinggi.
Desain yang kompak dan kuat:
Dengan desain yang ringkas dan ringan, transformator ini mudah dipasang dan diintegrasikan ke dalam sistem yang ada. Konstruksi yang kuat memastikan kinerja jangka panjang bahkan di lingkungan yang menantang.
Kisaran saat ini yang luas:
Seri ini mendukung berbagai arus primer, sehingga cocok untuk aplikasi yang beragam, dari perumahan hingga pengaturan industri.
Keselamatan dan Kepatuhan:
Sesuai dengan standar internasional, transformator arus BH-0.66 Seri G dirancang dengan mempertimbangkan keamanan, memastikan operasi dan perlindungan yang andal terhadap kesalahan listrik.
Aplikasi Serbaguna:
Ideal untuk digunakan dalam pengukuran energi, pemantauan daya, dan relay perlindungan, transformator ini serba guna dan mudah beradaptasi dengan berbagai sistem listrik.
• Tegangan pengenal: 0,66 kV
• Frekuensi: 50/60 Hz
• Kelas akurasi: 0,2, 0,5, 1.0
• Kisaran arus primer: hingga 5000a
• Arus sekunder: 1a atau 5a
• Kelas Insulasi: Kelas A atau Kelas B
• Opsi pemasangan: DIN Rail, panel, atau pemasangan melalui lubang
Aplikasi:
• Sistem Pengukuran Energi dan Penagihan
• Pemantauan Kualitas Daya
• Sistem Perlindungan dan Kontrol
• Otomatisasi industri
Tipe penghubung kawat. Digunakan untuk instrumentasi dan pengambilan saat ini kurang dari 400amps.

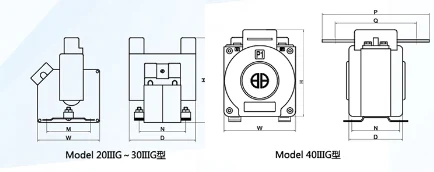

| Model | Garis Besar Dimensi (MM) | Dimersi irstalasional (mm) | Dimersi Wining (MM) | Metode instalasi | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300A | 180 | 145 | Φ13 | L | ||||||
| 400A | 190 | 150 | Φ13 | L | ||||||
| Model | 20 counn | 30iiig | 40iiig | |
| Kelas Akurasi | 0,5 1 | 0.2 0,5 | 02 0,5 | |
| Arus primer/sekunder Saat ini (a) |
Nilai Burden (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
