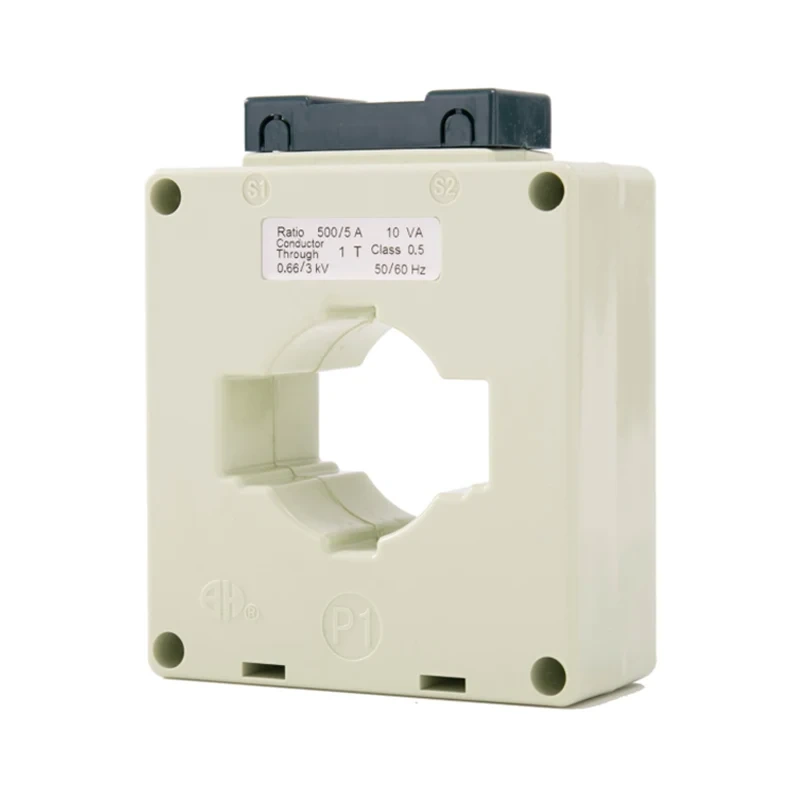

Transformator saat ini BH-0.66 Seri I adalah instrumen presisi yang dirancang untuk pengukuran yang akurat dan pemantauan arus listrik di berbagai aplikasi industri. Transformator saat ini dibangun dengan bahan berkualitas tinggi dan teknologi canggih untuk memastikan kinerja yang andal dan daya tahan jangka panjang.
. Akurasi tinggi: Transformator BH-0.66 Seri I saat ini menawarkan akurasi tinggi dalam pengukuran saat ini, membuatnya cocok untuk aplikasi penting di mana presisi sangat penting.
. Rentang aplikasi yang luas: Transformator saat ini dapat digunakan dalam berbagai pengaturan industri, termasuk distribusi daya, manajemen energi, dan pemantauan peralatan.
. Desain Compact: Desain kompak dari transformator BH-0.66 Seri I saat ini memungkinkan untuk pemasangan yang mudah di ruang ketat tanpa kompromi kinerja.
. Konstruksi yang kuat: Dibangun untuk menahan kondisi operasi yang keras, transformator saat ini tahan lama dan dapat diandalkan bahkan di lingkungan yang menantang.
. Integrasi Mudah: Transformator BH-0.66 Seri I saat ini dirancang untuk integrasi yang mudah ke dalam sistem listrik yang ada, membuatnya ideal untuk perbaikan atau meningkatkan proyek.
Bentuk persegi panjang dengan jendela loncatan agar sesuai dengan bar bus serta aplikasi tunggal atau multicables. Aplikasi MAIN adalah pengukuran dan instrumentasi, diisi dengan resin epoksi di dalam casing.full, rasio rasio lengkap dengan enam ukuran untuk lebih banyak pilihan aplikasi. Dengan fitur beban yang lebih rendah, 30x30 yang dikeluarkan untuk mencapai 5 hingga 10VA dengan primer fitur yang lebih rendah.
|
Model |

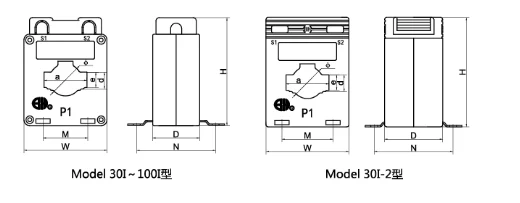

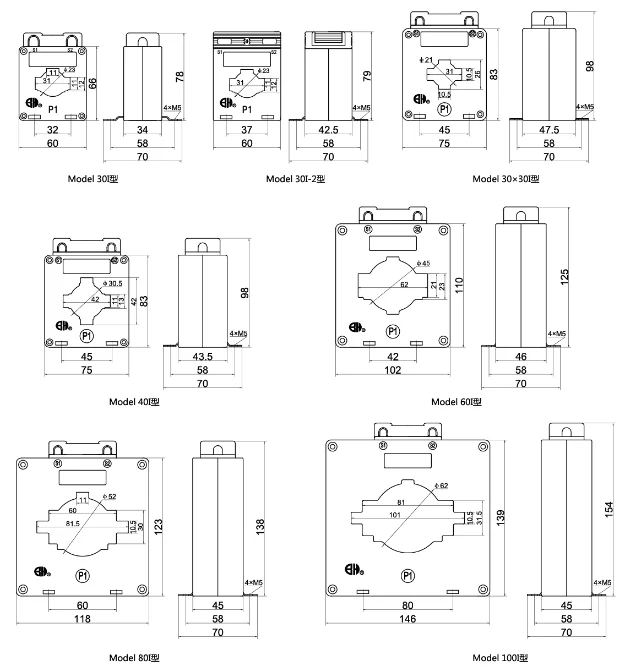

Garis Besar Dimensi (MM) | Dimensi jendela (mm) | Dimensi instalasi (mm) | Metode instalasi | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A MENJADI | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Model | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Diameter kabel | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Ukuran Max Bushar/Qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Kelas Akurasi | 0,5 1 | 0,5 1 | 0,5 1 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 1 | |
| Arus primer/sekunder Saat ini (a) |
Nilai Burden (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
