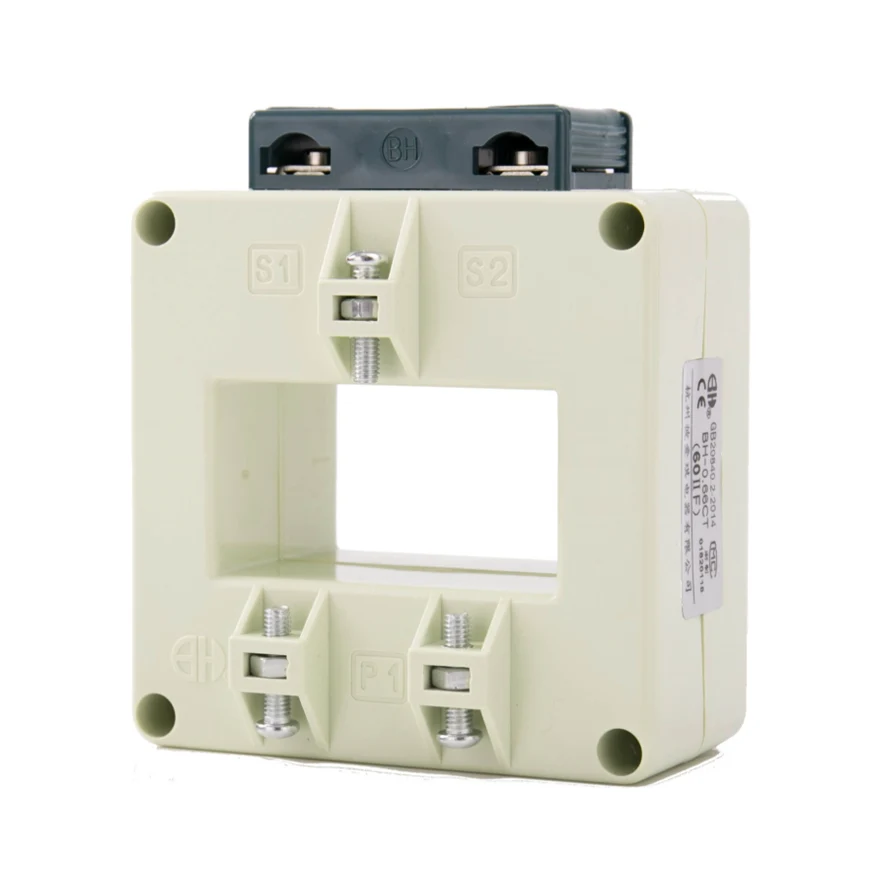

Transformator arus BH-0.66 Seri F adalah instrumen presisi yang dirancang untuk pengukuran yang akurat dan pemantauan arus listrik di berbagai aplikasi industri. Transformator saat ini dibangun dengan bahan berkualitas tinggi dan teknologi canggih untuk memastikan kinerja yang andal dan daya tahan jangka panjang.
. Akurasi Tinggi: Transformator BH-0.66 Seri F saat ini menawarkan akurasi tinggi dalam pengukuran saat ini, membuatnya cocok untuk aplikasi penting di mana presisi sangat penting.
. Rentang: Transformator saat ini memiliki rentang pengukuran yang luas, memungkinkannya untuk digunakan dalam sistem listrik yang beragam dengan level arus yang berbeda.
. Compact Design: Desain yang ringkas dan ringan dari BH-0.66 Seri F Transformers saat ini membuatnya mudah dipasang dan diintegrasikan ke dalam sistem yang ada.
. Kinerja yang luar biasa: Dengan linearitas yang sangat baik dan kesalahan sudut fase rendah, transformer saat ini memberikan kinerja yang konsisten dan andal di bawah berbagai kondisi operasi.
.Safety Standards: BH-0.66 Seri F Transformers saat ini mematuhi standar keselamatan internasional, memastikan operasi yang aman di lingkungan industri.
Produk yang dipatenkan.flip-open caps. Untuk kabel dan bus batang. Maily Digunakan untuk instrumentasi dan pengukuran.
Menggabungkan dan meningkatkan fitur Seri I dan II. Untuk struktur yang lebih baik, pemasangan yang lebih mudah dan kabel. Sangat disarankan.

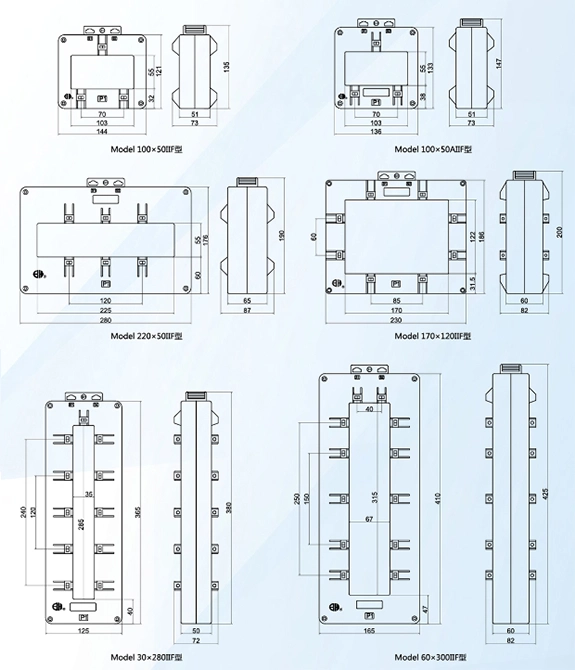

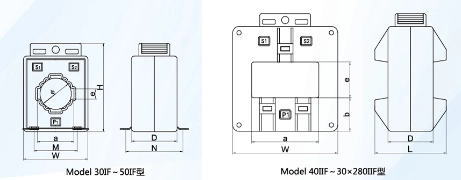

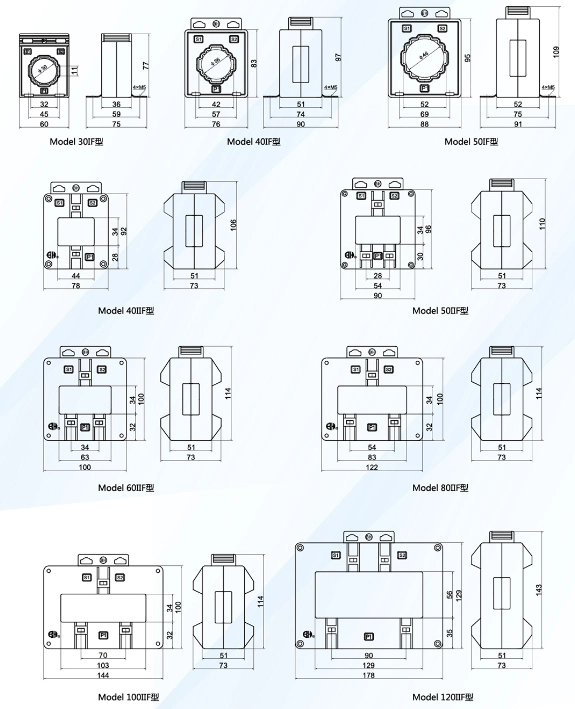

| Model | Garis Besar Dimensi (MM) | Dimensi jendela (mm) | Dimensi instalrional (mm) | Instalasi meted | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A b e g | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Model | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| Diameter kabel | Φ30 | Φ36 | Φ46 | ||||||
| Ukuran Max Bushar/Qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Kelas Akurasi | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Arus primer/sekunder Saat ini (a) |
Nilai Burden (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
