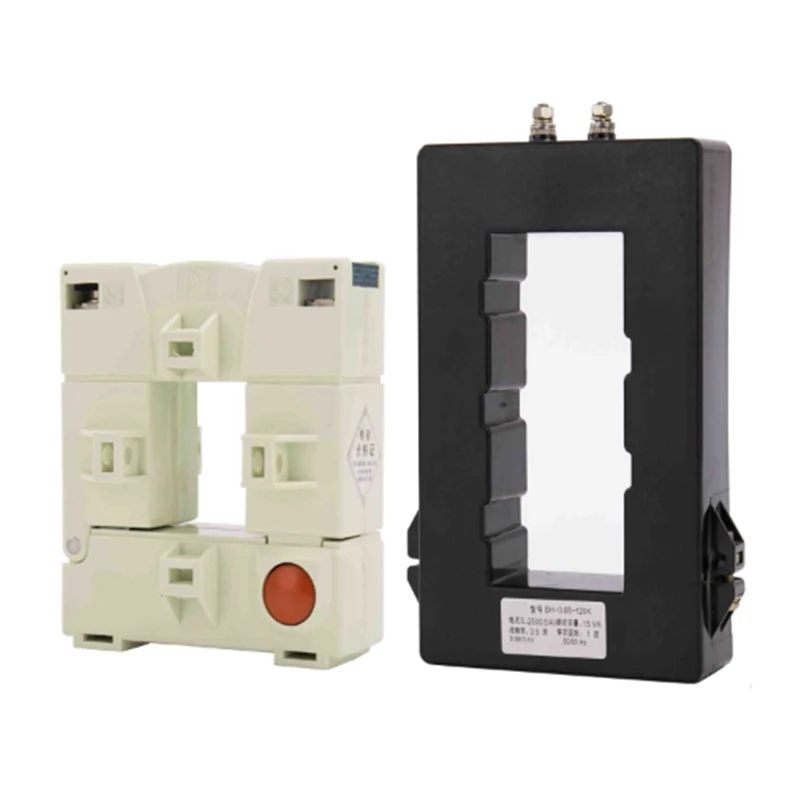

BH- 0,66 Seri K Transformator Saat Ini

Transformator arus Seri B-0,66 K saat ini adalah tipe CT split-core. Terutama digunakan untuk aplikasi kabel atau bus-bar, dan untuk pengukuran dan pemantauan saat ini. Desain inti split memungkinkannya dibuka, dipasang dan ditutup tanpa melepaskan sirkuit yang terpasang. Catatan: Perlu diingat bahwa belitan sekunder siram terbuka dilarang secara ketat selama instalasi CT, untuk menghindari kerusakan pada CT serta cedera dan kecelakaan pribadi.

mengirimkan permintaan

Deskripsi Produk

BH- 0,66 Seri K Transformer Arus Terbuka Tipe Transformator Saat Ini, dan terutama digunakan dalam batang kabel atau bus, digunakan sebagai pengukuran dan pemantauan arus dan dirakit dalam situasi catu daya.

Catatan: Perakitan transformator saat ini, melarang keduanya terbuka, untuk menghindari kerusakan pada transformator saat ini dan menghindari peralatan atau kecelakaan cedera pribadi.

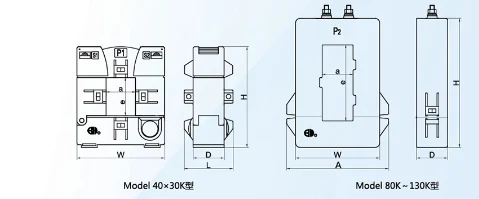

Spesifikasi dan Dimensi

Model	Garis Besar Dimensi (MM)						Dimensi jendela (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

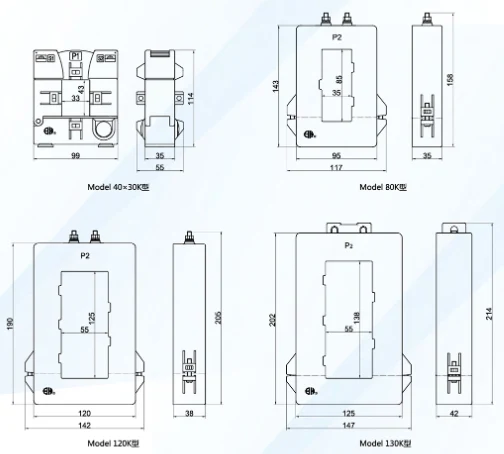

Diagram

Parameter teknis

Model		40x30k	80K	120K	130k
Kelas Akurasi		0,5 1	0,5 1 2	0,5 1	0,5 1
Arus primer/sekunder Saat ini (a)		(VA) Nilai beban (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Seleksi Aperture

Bagian (M㎡) Jumlah kabel inti		16	25	35	50	70	95	120	150	185	240
1core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
